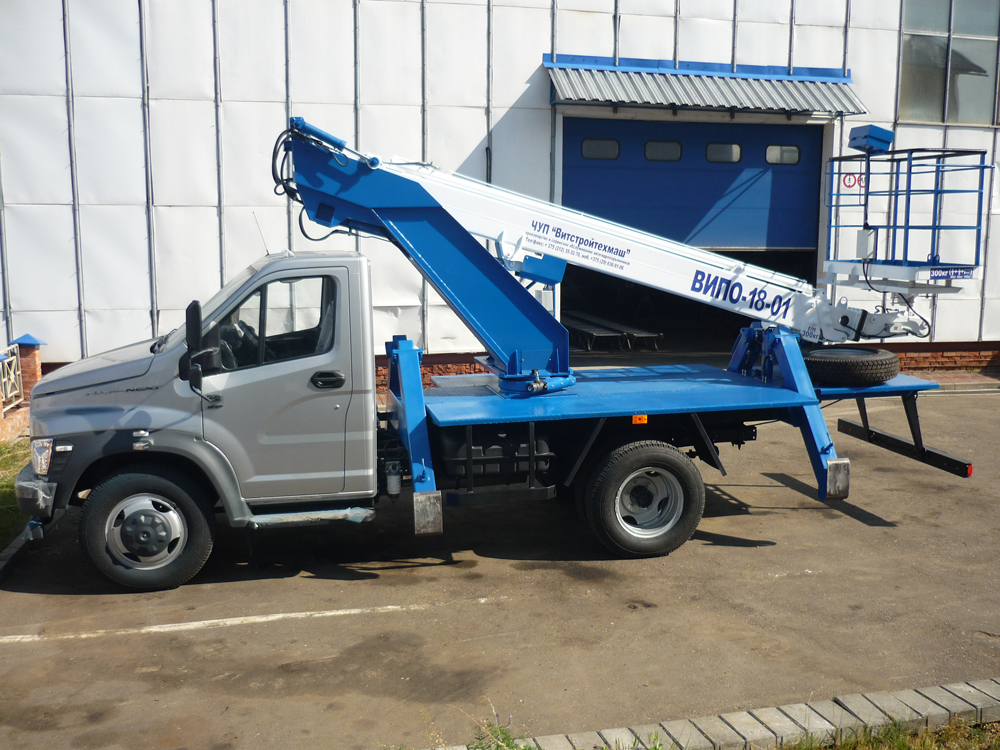

Гидравлические, пневматические системы и компоненты

Любые электрогидравлические продукты, при размещении на внутреннем рынке Европейского Союза, должны соответствовать гармонизированному законодательству, продукция должна иметь СЕ маркировку.

Как правило, электрогидравлические продукты попадают под требования Директивы 2006/42/ЕС, Директивы 2014/30/ЕС (2004/108/ЕС), Директивы 2014/35/ЕС (2006/95/ЕС) (в определенных случаях), Директивы 2014/34/ЕС (94/9/ЕС) (при взрывоопасной атмосфере), Директивы 2014/68/ЕС (97/23/ЕС).

Директива по машиностроению 2006/42/ЕС, определяет основные требования и общие рекомендации по проектированию и производству, критерии, применяемые к машинам и к конкретным компонентам, используемых для обеспечения безопасности, чтобы обеспечить защиту здоровья от рисков, порождаемых машинами.

Директива по электромагнитной совместимости 2014/30/ЕС (2004/108/ЕС) предписывает достаточный уровень иммунитета к внешним возмущениям и выбросам электромагнитных помех. Для электрогидравлических продуктов определены согласованные стандарты ЕС - EN 61000-6-4 (эмиссии) и EN 61000-6-2 (иммунитет)

Директива по низкому напряжению 2014/35/ЕС включает в себя все электрические компоненты, используемые в диапазон номинального напряжения от 50 до 1000 В переменного тока и от 75 до 1500 V постоянного тока. Существуют различные стандарты ЕС, имеющие отношение к данным продуктом, в частности EN 60730-1 Устройства управления автоматические электрические бытового и аналогичного назначения. Часть 1. Общие требования и EN 60730-2-8 Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 2-8. Частные требования к водяным клапанам с электроприводом, включая механические требования.Директива ATEX 2014/34/ЕС  (94/9/ЕС) определяет критерии проектирования и производства оборудования, используемого в потенциально взрывоопасных средах. Директива предусматривает классификацию и маркировку. Соответствующими согласованными нормами являются EN 60079-1 Взрывоопасные атмосферы. Часть 1. Защита оборудования с применением огнестойких оболочек "d", EN 60079-2 Оборудование электрическое для взрывоопасных газовых сред. Часть 2. Оболочки под внутренним давлением "p"и прочие стандарты.

Директива 2014/68/ЕС (97/23/ЕС)  определяет требования, относящиеся к оборудованию и системам, работающих под давлением. Для гидравлического оборудования Директива вводит сертификацию и маркировку СЕ для тех компонентов, которые отнесены в Директиве в 4 различных классов.

Применение стандартов EN ISO 4413 и EN ISO 4414 для опытных конструкторов пневматических и гидравлических систем машин не должно быть сложным. Стандарты включают общеизвестные принципы хорошей инженерной практики для выбора пользовательских функций и способа сборки наиболее часто используемых компонентов.

В области гидравлических и пневматических систем и компонентов действующими стандартами, согласованными с Директивой 2006/42/EC, являются EN ISO 4413 и EN ISO 4414. В соответствии с типологией, представленной в стандарте безопасности машины - EN ISO 12100, вышеуказанные стандарты относятся к типу B. Это означает, что они применяются к определенным аспектам безопасности. Нормы этого типа являются отправной точкой для указания конкретных требований к отдельным типам оборудования, включенным в стандарты типа C. Если для данной машины нет конкретного стандарта, ее гидравлическая или пневматическая система должна соответствовать требованиям EN ISO 4413 или EN ISO 4414.Безопасность установок часто зависит от надежности схем управления. Для этой цели необходимо учитывать требования EN ISO 13849-1. Оценивая риск на этапе проектирования машины, определяется надежность данных о производительности машины. Выбора оборудования для технологических нужд машины всегда должна предшествовать оценка риска с учетом требований к системам управления.

В случае, если известны правила техники безопасности для конкретной машины с точки зрения системы управления, необходимо определить, можно ли ее надежно использовать в соответствии с ее ограничениями или рабочими пространствами. Для гидравлических компонентов допускаются исключения из этого правила при условии, что испытания или предыдущий опыт внедрения показывают, что приложения, отличные от теоретически выделенных или использование определенных компонентов, успешны с приложениями, номинально не предусмотренными изготовителем. Следует отметить, что всевозможные отступления всегда должны быть оправданы в технической документации. Всегда проверяйте компоненты, изготовленные в соответствии с согласованными стандартами Европейского Союза.

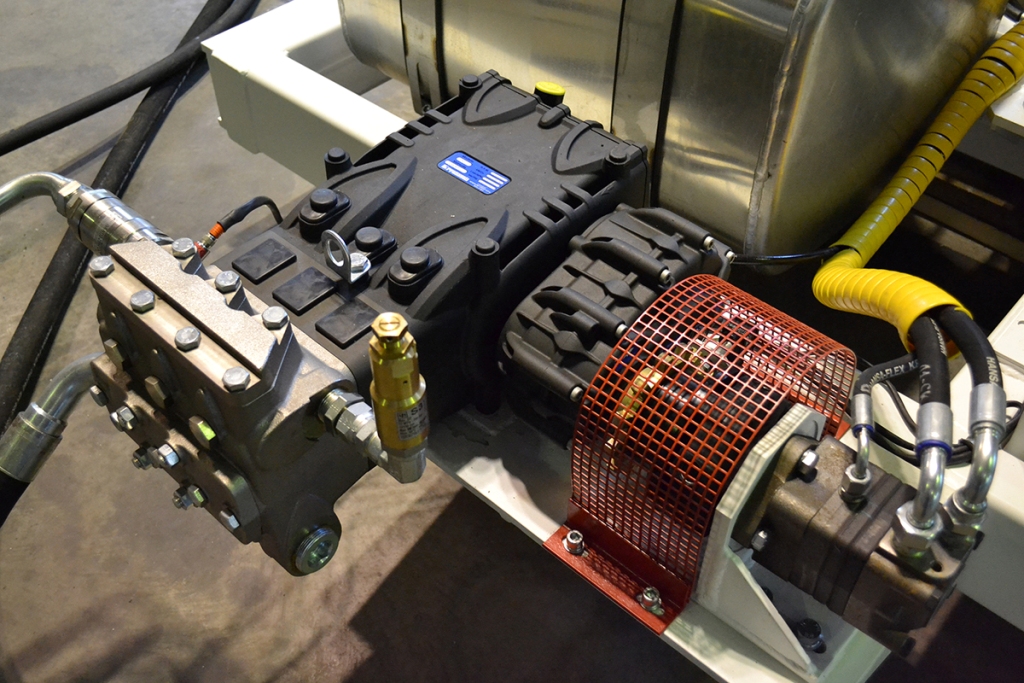

Если ожидаемое увеличение давления выше максимального значения работы или номинальных значений может привести к опасностям, необходимо принять меры для предотвращения таких опасностей. Предпочтительными решениями являются предохранительные клапаны, ограничивающие максимальное давление во всех точках установки, где такой рост может быть опасным. Другие средства, такие как компенсаторы давления, дифференциальные клапаны, размещенные на насосах, также могут использоваться, если они гарантируют безопасность при любых условиях эксплуатации.

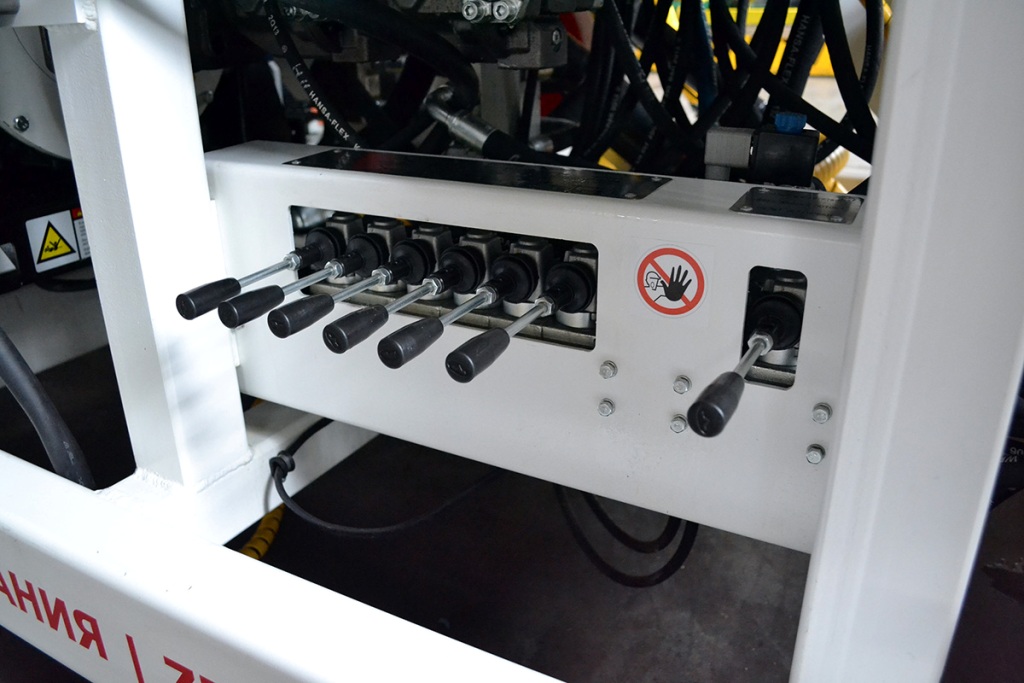

Правильная реализация функции безопасности конкретных исполнительных механизмов в области пневматики и гидравлики часто требует включения алгоритма управления машиной и понимания компонентов электрической системы, используемых на машине.
